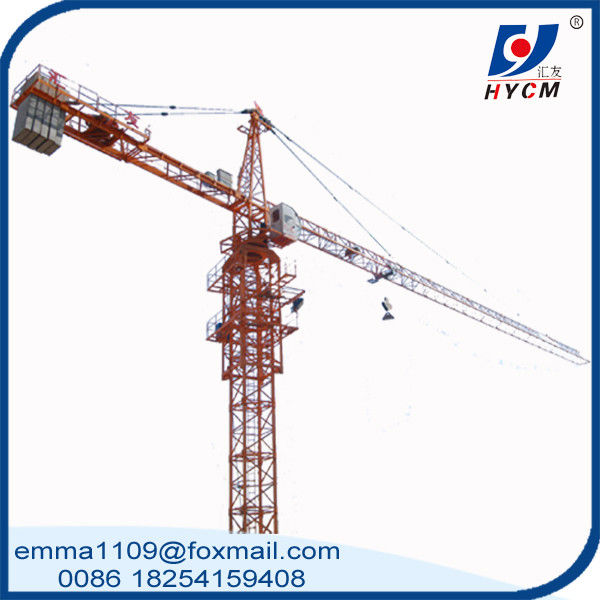

Kleiner Turmkranich TC3508 2.5T Max.Last 35m Jib Boom Mini-Kran
Kurze Pammeter
1. Modell: QTZ25 ((TC3508) Topkit Turmkranich
2. Typ: Feststeigen und Außensteigen
3. Fassungslänge: 35 m
4. Spitzenlast: 0,8 t
5Maximallast:2.5t
Technische Merkmale
1) Fortgeschrittene technische Spezifikationen:
Max. Radius ist 35m, die statische Höhe ist 25m, es kann bis zu max. Höhe 60m durch Hinzufügen von Mast-Abschnitten und Ankerungen / Tie-Gerät erreichen.
2) Dieser kleine Turmkranich/Mini-Turmkranich wird für den Bau von niedrigeren Gebäuden verwendet, normalerweise 4-10 Lager.
3) Sie hat eine international gut angenommenen schöne Form.
4) Hohe Arbeitsgeschwindigkeit und hervorragende Geschwindigkeitsregelung.
5) Die Kabine/der Betriebsraum ist von außen unabhängig installiert, mit guter Sicht und großem Raum.
6) Ausgestattete Sicherheitseinrichtungen, um den zuverlässigen Betriebszustand des Turmkrans zu gewährleisten.
Spezifikation
| Nennwert des Aufzugsmoments (KN.M) |
250 |
| Max. Hublast (t) |
2.5 |
| Spitzenbelastung (t) |
0.8 |
| Max. Hebhöhe (m) |
80 |
| Freistehende Höhe (m) |
25 |
| Seillänge (m) |
200 |
| Durchmesser (m) |
35 |
| Arbeitsbereich (m) |
3 bis 35 |
| Drehgeschwindigkeit (r/min) |
0.6/0.3 |
| Trolleybuspisse (m/min) |
30/20 |
| Schnellheit des Aufsteigens (m/min) |
0.67 |
| Längen des Zähler-Gibs (m) |
9 |
| Stromversorgung |
380V/50Hz oder nach Kundenanforderung |
| Leistung (kw) |
11 |
| Elektrische Schalterbox |
Schneider |
| Aufzugsgeschwindigkeit (m/min) |
30/15 46/23.5 |
| Hauptmaterial (mm) |
125*10 /Winkelstahl /Q235B |
| Mastbereich (m) |
1.5 mal 1.5 mal 2.2 |
|
Zusätzliche Teile
(Wenn Sie sie brauchen, lassen Sie es mich bitte im Voraus wissen)
|
1) Anemometer
2) Klimaanlage in der Kabine
3) Blockbox
4) Fernbedienung
5) VFD-Steuerung
|
Einige Teile
1Der Kletterturm ist an einem Betonstützpunkt an den Boden befestigt.
2Die Basis wird dann an den Mast befestigt, der dem Kran seine Höhe verleiht.
3Weiter wird der Mast an die Schwenkeinheit befestigt, die es dem Kran ermöglicht, sich zu drehen.
4Auf der Oberseite der Schlewing-Einheit befinden sich drei Hauptteile: der lange horizontale Schiefer, der kürzere Gegenschiefer und der Turmkopf.
5Die lange horizontale Röhre ist der Teil des Krans, der die Last trägt.
6Der Gegen-Kran trägt ein Gegengewicht, gewöhnlich aus Betonblöcken, während der Gegen-Kran die Ladung von und nach der Mitte des Krans aufhängt.
7Der Kranbetreiber sitzt entweder in einer Kabine oben auf dem Turm oder steuert den Kran über eine Fernbedienung vom Boden aus.Im ersten Fall befindet sich die Fahrerkabine am häufigsten an der Spitze des Turms, der an dem Plattenspieler befestigt ist, kann aber auf dem Stützpfeiler oder teilweise am Turm hinunter montiert werden.
8Der Aufzughaken wird vom Kranbetreiber mit elektrischen Motoren betrieben, um Kabel durch ein System von Schaufeln zu steuern.
9Der Haken befindet sich auf dem langen horizontalen Arm, um die Last zu heben, die auch seinen Motor enthält.
